ZZWPE-16C自力式电动温度调节阀/蒸汽电控温控阀
概述
自力式电控温度调节阀，该阀最大的特点只需普通220V电源，利用被调介质自身能量，直接对蒸汽、热水、热油与气体等介质的温度实行自动调节和控制，亦可使用在防止对过热或热交换场合，
该阀结构简单，操作方便，选用调温范围广、响应时间快、密封性能可靠，并可在运行中随意进行调节，因而广泛应用于化工、石油、轻纺、宾馆与饭店等部门的热水供应及蒸汽控制。
产品细节
标准规格

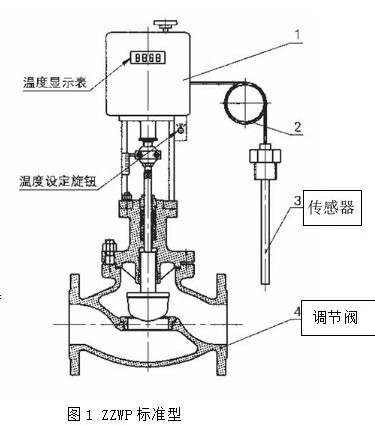

ZZWPE电动温控调节阀结构与原理 调节阀由主阀、智能执行器与传感器三部分组成，根据用户需要，分别有加热型与冷却型两种结构。
1．加热型调节阀的结构与原理： 工作前主阀芯处于半开位置，传感器处于自然状态。接上电源，主阀芯全开。介质由箭头方向流入主阀体、经阀芯对储热箱进行加热。当温度升到相应设定值时，传感器即产生相应线性信号输入一体化智能执行机构，随即驱动阀杆、阀芯产生位移，关闭主阀芯停止加热。当温度低于设定值时，传感器即产生线性信号输入执行机构，驱使阀芯渐开，使介质按抛物线特性流入储热箱，进行加热直至设定值。这样被控介质始终在设定温度范围内被控制，从而达到控温目的。
特点
带现场温度指示，准确可靠；
有较宽的温度设定范围，大大增加了阀门的适用性；
温度设定方便，运行时可连续无干扰地进行设定，免维护使用；
220VVAC电源方便可靠；
控制精度高，响应速度快，性能稳定可靠，工作寿命长。
适应范围广，可在很宽温度范围内进行温度控制。
结构紧凑，安装调试、使用简便。
阀体部分
l 结构大类：自力式温控型 l 阀芯型式：单座、套筒、三通 l 流量特性：等百分比、直线 l 控制类型：加热型 冷却型 l 公称压力：1.6、4.0、6.4MPa ANSI150、300（价格不同） l 阀门口径：DN20~200(3/4~8″) l 泄漏标准：Ⅳ、Ⅴ、Ⅵ l 连接方式：法兰式、螺纹、焊接
特殊要求
l 特殊检验； l 完全去油、去水管理；l 禁铜处理；l 特殊接口、配管；l 真空条件下使用；l 特殊介质（如氧气）；l 使用不锈钢连接件；l 指定涂层颜色；
选型注意事项
l 温度控制点建议安装现场温度计； l 温控阀前后建议配置压力表； l 确认探头线长度； l 确认控制要求（加热或冷却）
阀体类型
图4 散热型
P型单座结构适用于大部分工况（图1）；
标准型工作温度-20~200℃，泄漏量等级为Ⅳ（图1）；
M型套筒温度阀适用于压差较高、口径较大场合（图2）；
![]()
X型三通温度阀适用于带回流的场合（图3）；

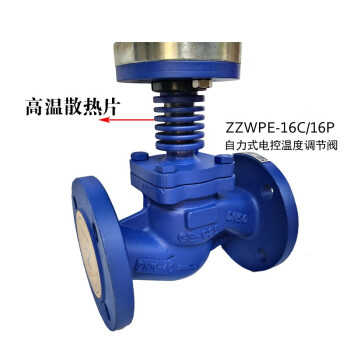

散热型阀盖增设散热片，可用于介质温度-20~350℃的场合（图4）；
波纹管密封型对移动的阀杆形成完全的密封，杜绝流体泄漏（图5）;
调节切断型软密封结构阀芯达VI级泄漏标准（微气泡级）（图6）。
典型应用
应用实例
温控探头安装

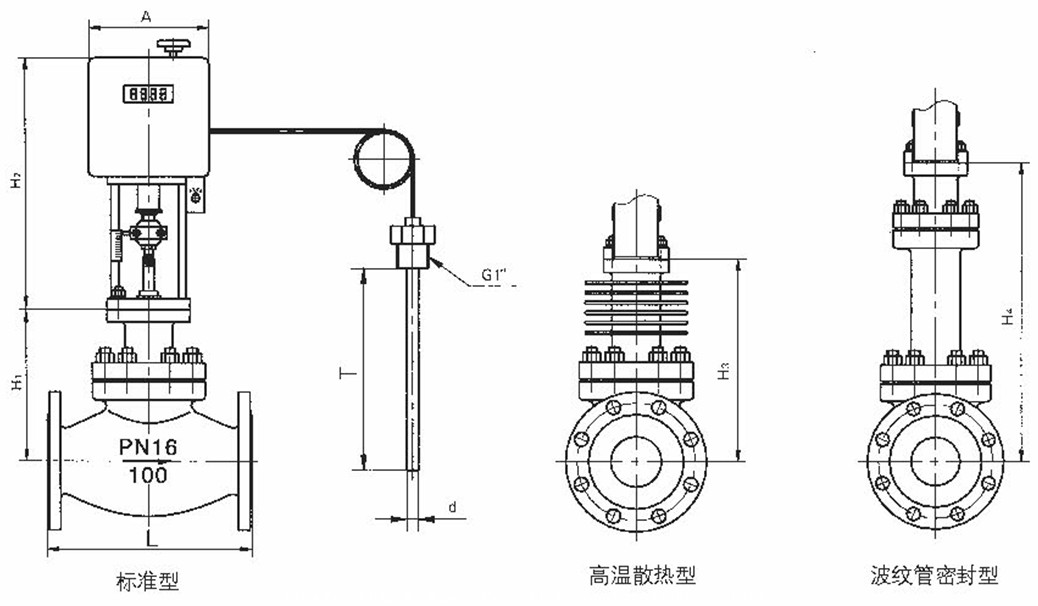

产品尺寸
注：以上参数仅供参考，我司产品持续改进，在产品尺寸发生改变时不再另行通知，如有特殊要求请在购买时提出或者来电确认。
阀门安装注意事项
1 安装前应对管道进行严格除污，吹净焊渣等杂物，否则将严重损坏阀门。
2调温阀应垂直装在水平管道上，介质流向应与阀体上的箭头指向一致。
3为了自控系统或检修阀门时仍能连续运行，应设置旁通阀，阀前须装过滤器、压力表，在传感器附近装测温计，便于现场监视与温度设定。
4传感器须全部浸没在被控介质中，并处于水平或倾斜向上安装。
温馨提示：
声明：本文中所有文字、数据、图片考虑到生产工况条件不同，难免会产生偏差、不恰当或是有不充分的描述，故仅适用于参考，产品规格尺寸材质以实物为准，产品生产技术参数改变时我司不在另行通知，购买前有问题请联系客服确认！
| 主体参数 |
|
| 产地 |
浙江 |
| 精准值 |
其他 |
| 流量 |
其他 |
| 扬程 |
其他 |
| 额定电压 |
其他 |
| 公称直径 |
DN15-200 |
| 连接形式 |
其他 |
| 品牌 |
FGO |
| 管径 |
0mm |
| 材质 |
铸钢 |
| 类型 |
自动阀门 |
| 电压 |
其他 |
| 排出口形式 |
其他 |
| 型号 |
ZZWPE-16C |
