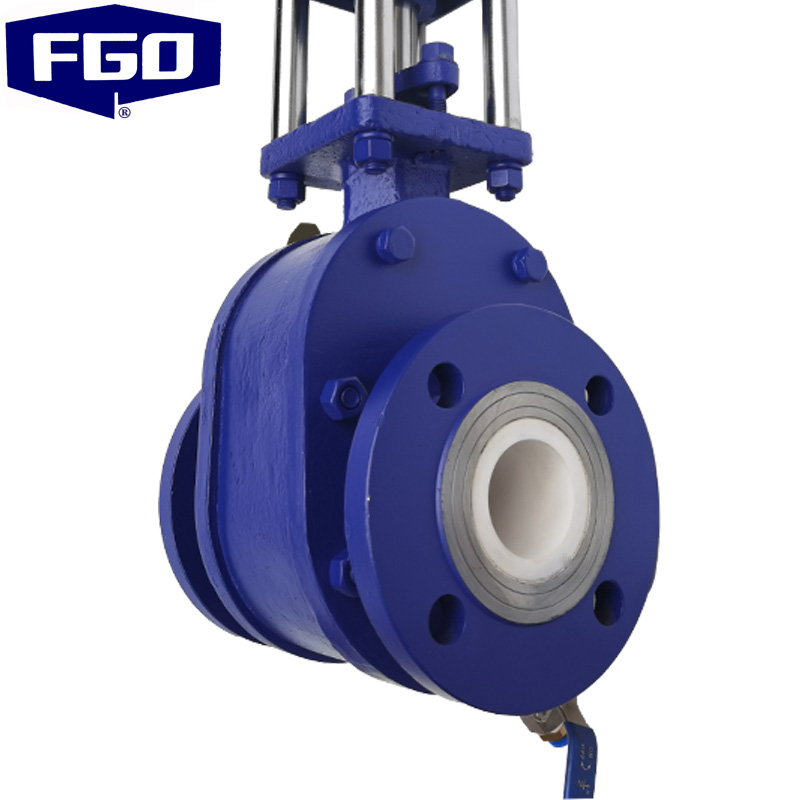

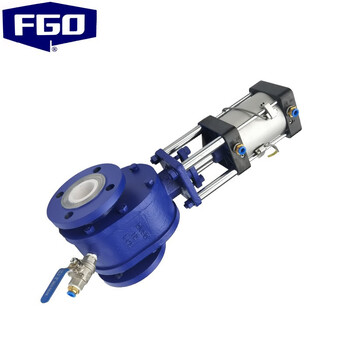

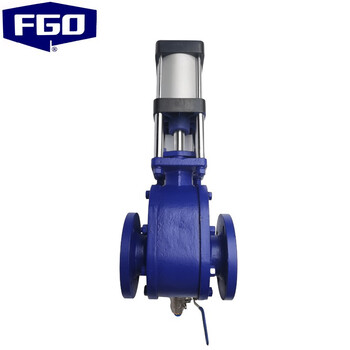

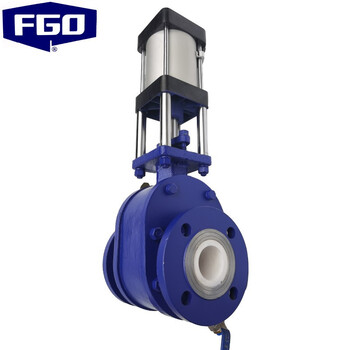

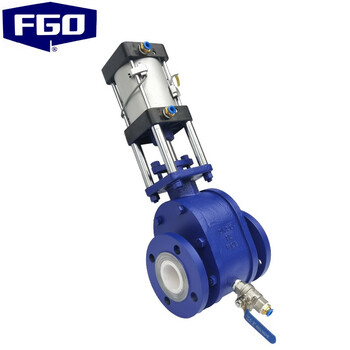

Z644TC气动陶瓷双闸板阀

Z644TC气动陶瓷双闸板阀/进料出料阀的产品简介

 Z644TC-10C双闸板气锁出料阀 本阀适用于发电厂干灰系统、仓泵出料输送，也可适用于矿山、

造纸、化工等各类有磨损的干粉尘、水、蒸汽等介质在管道上作启闭之用。公称压力1.0MPa，适

用 温度≤250℃。在关闭后任何方向全部密封。阀体阀盖采用WCB铸钢件及无缝钢管焊接。阀板

与阀盖 间密合面采用耐磨陶瓷、也可以用热喷涂硬质耐磨材料，表面光滑。 填料采用碳素纤维

盘根，或V型密封件。 本阀密封性能好，耐磨性强，启动负荷小，卡灰及积灰 现象少，使用寿命长。

 Z644TC气动陶瓷双闸板阀/进料出料阀技术参数

1.公称通径：DN40-350（也可根据客户需要定制）  

2.公称压力1.0—1.6MPa 3.气动执行器工作压力：0.4~0.6MPa 适用温度≤200℃（另有耐高温型最高可耐400℃高温）

4.适用介质：粉煤灰、干粉尘、气体、水等

5.适用范围：火力发电厂干灰系统、仓泵出料输送。 化工、冶金、造纸、制药等行业中散状物料输送系统。

各类有磨损的介质在管道上作启闭之用。

Z644TC气动陶瓷双闸板阀/进料出料阀工作原理

当气源从上进气口通入时，阀杆带动阀板向下运动，阀门关闭。当气源从下进气口通入时话，阀杆带动 阀板向上运动，阀门开启。阀板与阀座之间加载弹簧，弹簧弹力始终使阀板压向阀座保证阀门的密封性， 又容许阀板在垂直上下方向移动，这有助于补偿阀门零件的热胀冷缩，并能克服任何背压变化对密封的 影响与防止颗粒介质进入两密封面之间。在启闭过程中，阀板能产生自转，使得密封面之间产生研磨、 抛光作用，而且由于阀体对通道偏心，在开启排卸物料时，会产生涡流，形成的物料旋涡会自行清扫阀 门内腔。所有的这些特点，使得这种阀门具有超长的使用寿命，为您的系统安全运行提供了可靠的保证。
