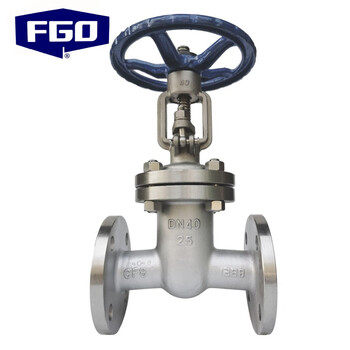

不锈钢法兰闸阀
|
|
|
Z41H系列手动法兰闸阀专业生产厂家，我司所生产的不锈钢法兰闸阀质量可靠、价格合理、售后服务完善，适用于各种轻重工业及楼宇管道。
产品广泛应用于：水处理设备，化工设备，石化设备，石油设备，造纸设备，采矿设备，电力设备配套，液化气设备，食品设备，制药设备，给排水设备，市政阀门，机械设备阀门，电子工业阀门，城建阀门，工业管道阀门，通用零部件，工业设备，消防暖通，中央空调，过滤设备，环保设备等领域。
|
|
|
产品名称
|
Z41H、Z41W手动法兰闸阀
|
|
产品型号
|
Z41H、Z41W
|
|
公称通径
|
DN15-800mm
|
|
压力范围
|
1.6-6.4MPa
|
|
阀体材质
|
不锈钢304/316/316L
|
手动法兰闸阀广泛适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。
产品特点：
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式
执行标准：
1、设计规范：GB/T 12234
2、结构长度：GB/T 12221
3、连接法兰：JB/T 79
4、试验与检验：JB/T 9092
5、压力/温度：GB/T 9131
6、产品标识：GB/T 12220
性能规范：
|
型号
|
公称压力
(MPa)
|
实验压力
|
工作温度(℃)
|
适用介质
|
|
强度水（MPa）
|
密封（水）空气（MPa）
|
低压密封空气（MPa）
|
|
Z41H-16C
Z41W-16P(R)
|
1.6
|
2.4
|
1.8
|
0.6
|
≤350
|
硝酸类
|
|
Z41W-25P(R)
|
2.5
|
3.8
|
2.8
|
0.6
|
≤200
|
醋酸类
|
|
Z41W-40P(R)
|
4.0
|
6.0
|
4.4
|
0.6
|
≤200
|
硝酸类
|
|
Z41W-64P(R)
|
6.4
|
9.6
|
7.0
|
0.6
|
≤200
|
醋酸类
|
主要零件材质：
|
阀体/阀盖
|
ZGICr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12M02Ti
|
ZG00Cr17Ni14M02
|
WCB
|
|
零件名称
|
ZGICr18Ni9Tit系列
|
ZG00Cr18Ni10系列
|
ZG1Cr18Ni12M02Ti系列
|
ZG00Cr17Ni14M02系列
|
WCB系列
|
|
闸板
|
ZGICr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12M02Ti
|
ZG00Cr17Ni14M02
|
1Cr13
|
|
阀杆
|
1Cr18Ni9Ti
|
00Cr18Ni10
|
1Cr18Ni12M02Ti
|
00Cr17Ni14M02
|
1Cr13
|
|
填料
|
PTFE编织
|
PTFE编织
|
PTFE编织
|
PTFE编织
|
石墨
|
|
垫片
|
304L＋PTFE
|
304L＋PTFE
|
316＋PTFE
|
316L＋PTFE
|
石墨
|
|
压盖
|
ZGICr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12M02Ti
|
ZG00Cr17Ni14M02系列
|
WCB
|
|
填料压环
|
1Cr18Ni9Ti
|
00Cr18Ni10
|
1Cr18Ni12M02Ti
|
00Cr17Ni14M02
|
1Cr13
|
|
螺栓
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
35CrMoA
|
|
螺母
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
45
|
产品结构图：
购买本公司手动法兰闸阀请按以下指示进行安装：（详情或见产品说明书）
（1）、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
（2）、双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。
（3）、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。
（4）、带传动机构的闸阀，按产品使用说明书的规定安装。
（5）、如果阀门经常开关使用 , 每月至少润滑一次。
| 主体参数 |
|
| 公称直径 |
DN450 |
| 管径 |
450 |
| 精准值 |
其他 |
| 扬程 |
其他 |
| 材质 |
不锈钢 |
| 连接形式 |
法兰 |
| 额定电压 |
其他 |
| 类型 |
手动阀门 |
| 流量 |
其他 |
| 产地 |
浙江 |
| 型号 |
Z41W-10RL |
| 品牌 |
FGO |
| 排出口形式 |
法兰 |
| 电压 |
其他 |
