PCAN-Term：
 CAN 终端适配器（塑料外壳）
 9-pin D-Sub 插口至 9-pin D-Sub 连接器（符合 CiA ® 303-1）
 在 CAN_L 和 CAN_H 之间连有 120 欧姆终端电阻
 适用于 CAN FD 总线
PCAN-MiniTerm：
 CAN 终端适配器（模制）
 9-pin D-Sub 插口至 9-pin D-Sub 连接器
 所有引脚均一对一连接
 在 CAN_L 和 CAN_H 之间具有 120 欧姆终端电阻
 适用于 CAN FD 总线

技术参数

——用于 CAN 和 CAN FD 的终端适配器

监控报文

      PCAN-Basic API（应用编程接口） 可轻松开发支持 CAN 和 CAN FD 的强大软件。 它包含应用程序所需的所有功能， 实现和 PCAN PC 硬件的通讯。 交叉操作系统设计使之能够在平台之间轻松移植软件工程。
      PCAN-Basic 包含实际设备驱动和接口 DLL(动态链接库)， 它提供 API 功能。
      作为 PCAN-Light 的继承者， PCAN-Basic 提供更多的功能性和扩展的语言支持。 它为开发者提供 C++、 C#、 C++/CLR、 Delphi、 VB.NET、 Java、 和 Python 3.x 的例程等。
注释： 从版本 4.0.3 开始， PCAN-Basic API 不支持 Windows XP。 因此， 如果您不升级到 PCAN-Basic 4.0.3， 用老版本开发的应用程序不能在 Windows XP 上启动。

PCAN-Basic API

应用4-测试总线负载

应用3-小型记录仪

6. 技术参数

       对控制器（ECU）编程，有无数应用程序来自于各个厂家，它们被用于开发和诊断车辆电子系统。在这些应用程序和控制器（ECU）之间的通讯接口由国际标准 SAE J2534（Pass-Thru）来定义。 因此，选择连接到控制器的硬件时可以不用考虑它的厂家。
       PCAN-PassThru 可使用基于我们的 CAN 适配器开发 SAE J2534 应用程序。
SAE J2534 标准定义的相关功能都集成在 Windows DLLs （32 和 64 位系统）中；基于此可用于开发自己的 Pass-Thru 应用程序。

PCAN-PassThru API

       对于车载诊断，OBD-2 标准定义了特定车辆参数的交换标准。客户端会向车辆上的控制器（ECU）发出请求：哪一个或几个 ECU 正在应答。作为 OBD-2 的一部分，ISO 15765-4标准描述 CAN 总线作为传输选项。
       PCAN-OBD-2 API 执行基于 15 个功能函数基础的标准功能性。它们被分类为测试仪分配、配置、地址映射配置、服务、和通讯。
       依照 ISO 15765-4，OBD-2 基于 UDS。以此类推，PCAN-OBD-2 使用 PCAN-UDS 编程接口用于诊断数据的交换。

PCAN-OBD-2 API

 UDS 协议（ISO 14229-1）的执行用于控制器通讯
 Windows DLLs 用于开发 32-bit 和 64-bit 应用程序
 用 PCAN 系列 CAN 接口通过 CAN/CAN FD 进行物理通讯
 用 PCAN-Basic API 访问 CAN 硬件
 用 PCAN-ISO-TP API（ISO 15765-2）通过 CAN 总线传输最多 4095 字节的数据包

       UDS (ISO 14229-1) 标准用于统一的诊断服务和定义控制器（ECU）的通讯 。Windows®软件使用各种服务测试控制器。这个过程在客户服务器上完成，程序原则上代替客户端（也叫作测试者）。UDS 使用 ISO-TP 标准作为传输协议，因此 UDS 可传输最大 4095 字节的数据块。除了交换维护信息之外，例如，还能够传输固件。
       PCAN-UDS API 执行基于 8 个功能函数基础的标准功能性。它们被分类为测试仪分配、配置、信息、Utilities、服务、和通讯。

PCAN-UDS API

       ISO-TP (ISO 15765-2) 是一项国际标准，用于通过 CAN 传输数据包。在 CAN（OSI 层 1和 2）上面，该协议覆盖 OSI 层 3（网络层）和 4（传输层）。它每个数据包能够传输最大 4GBytes 的 CAN 报文。数据字节使用 CAN 多帧方式分段传输。PCAN-ISO-TP API 的执行基于 10 个功能函数基础的标准功能性。它们被分类为分配、配置、地址映射配置、信息、和通讯。
       PCAN-ISO-TP 使用 PCAN-Basic 编程接口访问 CAN 硬件。PCAN-Basic 和每个PCAN 系列 CAN 接口一起提供。

PCAN-ISO TP API

      PCAN-CCP API 是 Windows®应用程序（主站）和电子控制单元（从站 ECU）之间通讯的编程接口。API 基于 ASAM 规定的 CAN 标定协议 (CCP)，主要用于汽车电子开发。
       通用测量和标定协议 (XCP) 是 CCP 更深层次的开发协议，但是两者不兼容。XCP 支持多个传输介质（CAN，以太网，USB，Flexray）。我们相应的编程接口叫作 PCAN-XCP API，它采用 CAN 总线作为传输介质，类似于 PCAN-CCP API。
      以上两种 API 都使用编程接口 PCAN-Basic 访问CAN 硬件。PCAN-Basic 已经包含在 PEAK-System 公司的每一个 CAN 接口中，都是免费的。

 PCAN-CCPAPI 与 PCAN-XCPAPI

应用2-发送报文

应用1-监控网络

      PCAN-View 软件是一个适用于 Windows 的 CAN/CAN FD 报文监视器， 可同时接收，发送和记录 CAN 报文。 支持 CAN FD， CAN 2.0A 和 2.0B 协议， 最大波特率可达 1 Mbit/s。连接窗口会显示当前连接的硬件， 并可设置波特率， 过滤器等参数。

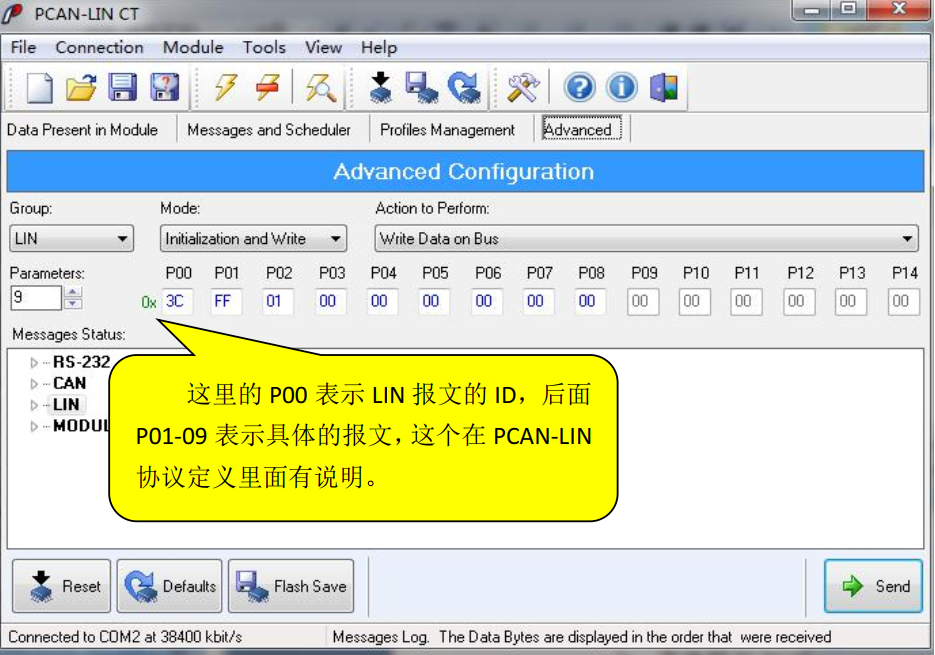

      在将网关转发设置为 RS232 时， 可以在 PCAN-LIN CT 软件的报文接收界面中看到接收到的 CAN、 LIN 报文， 也可以将收到的报文保存为.txt 文件

根据设备的协议定义直接发送 CAN、 LIN 报文

订货信息
